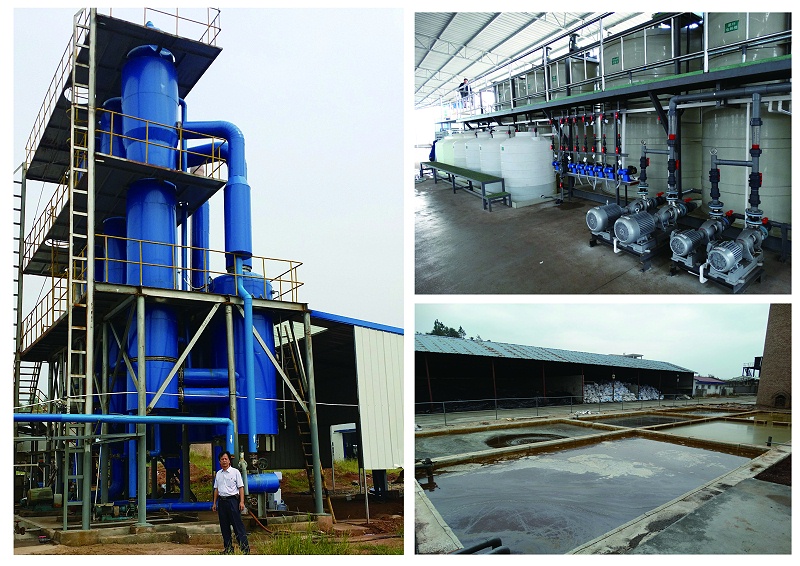

工程概述

江西廣德環保公司在從涉重金屬污泥中回收有價金屬時，產生廢水150～200T/d。工廠所在地不允許排放，三人行環境為制定處理工業廢水設備并為其裝備了8T/H三蒸四效蒸發系統，可以蒸發工業廢水處理200T/d。

一、 排查表因有以下幾種：

蒸發器加熱管壁結垢，晶體堵塞，使蒸發產能下降;

工業廢水處理進水濃度越高，蒸發越慢，而稀釋時蒸發快;

材質腐蝕產生設備故障，系統運轉正常機時率降低。

二、最佳解決方案原則是：

·既要解決問題，又不能閑置現有8T/H蒸發系統;

·能效提高，運行成本降低，利用廢水資源產生效益。

三、尋找解決方案的推理途徑是：

1.整理，分析原始廢水水質數據;

2.建立濃縮倍數(m)與水質變化參數(A3)的數學模型(m-A3);

3.制作NaCl-Na2SO4共存飽和點曲線圖;

4.用圖上作業法，尋找結垢、結晶、堵塞的工藝臨界點;

5.以回避工藝臨界節點為原則，建立合理可行的技術方案。

6.宏觀的技術，經濟評價。

廢水特點來源

江西廣德環保公司主營 業務是電解鎳、電鎳銅等有色金屬的研發、生產和銷售，在其研發與生產過程中產生了大量重金屬污水、廢水。

設計進出水質

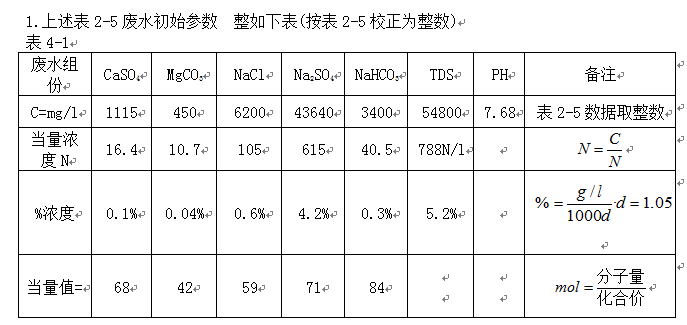

1、進水水質

2、設計出水質：

工業廢水零排放工程，利用廢液蒸發制作芒硝

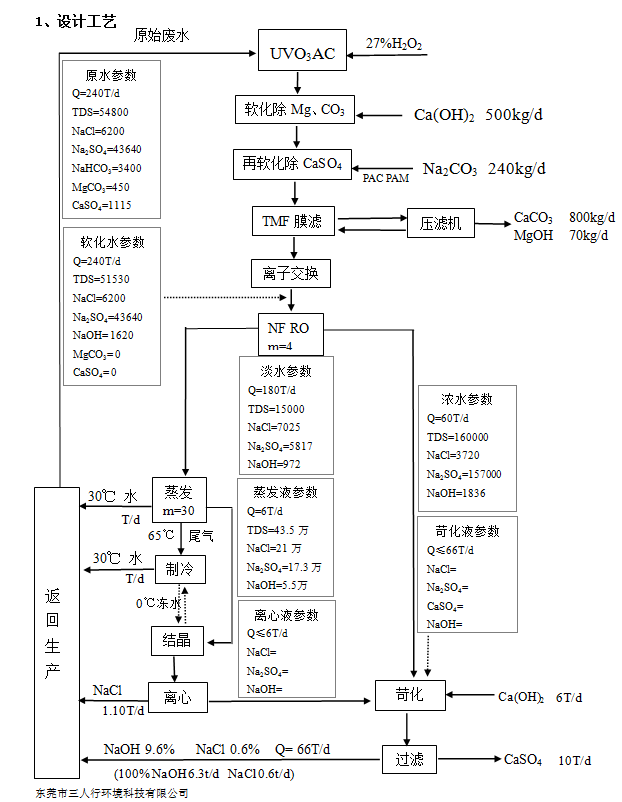

污水工藝流程

設計工藝優點

⑴工業廢水直接軟化，控制軟化液Ca、Mg、CO3等于零。

⑵軟化液直接入NFRO膜，通過膜件組合、壓力、流量控制，使Na2SO4截流率95%，NaOH + NaCl透過率85%，兩者比例能在后面膜過濾及蒸發中不結晶堵塞。

⑶NFRO淡水直接蒸發，產生NaCl+NaOH蒸發濃液。

⑷利用蒸發系統60℃尾氣制冷，冷凍蒸發濃液，結晶出NaCl，離心分離出NaCl晶體和NaOH母液。

⑸離心機母液與NFRO濃液混合，在0℃加石灰Ca(OH)2進行苛化反應，生成NaOH + CaSO4。在(0～10℃)區間中有一個共晶點，CaSO4·2H2O溶解度最低，而Ca(OH)2溶解度最大。

⑹壓濾機分離出水合石膏CaSO4·2H2O。得到高品質NaOH液體產品。
